Betonowanie w wodzie – pojemnikiem

Gdy głębokość wody przekracza 80 cm, wtedy można układać w niej mieszankę betonową pojemnikiem z otwieranym dnem.

tmpf84a-2

Schemat betonowania pojemnikiem: a — opuszczanie w wodzie pojemnika z mieszanką betonową (dno pojemnika zamknięte), b — rozładunek mieszanki (dno pojemnika otwarte); 1 — pojemnik, 2 — dno pojemnika,
3    — niezwiązana mieszanka betonowa ułożona na dnie wykopu w grodzy, 4 — kierunki ruchu mieszanki wylewającej się z pojemnika, 5 — grodza

Ta metoda umożliwia betonowanie pod wodą na praktycznie nieograniczonej głębokości. Na przykład stosowano ją z powodzeniem do budowy fundamentów filarów mostu San Francisco-Oakland (Kalifornia, St. Zj. A.P) w wodzie na głębokości przekraczającej 70 m.

Przykładowy schemat użycia pojemnika do betonowania w bardzo głębokiej wodzie pokazano na rysunku.

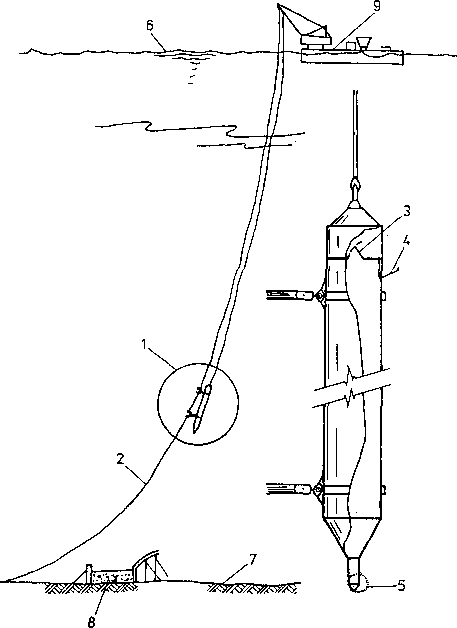

tmpf84a-3Schemat betonowania pojemnikiem w bardzo głębokiej wodzie:
1 — pojemnik mieszanki betonowej (pokazany obok w powiększeniu) 2 — lina prowadząca pojemnik, 3 — zawór wyrównujący ciśnienie w pojemniku z ciśnieniem otaczającej go wody, 4 — zaczep sterowania zaworem, 5 — zderzak otwierający pojemnik, 6 — poziom zwierciadła wody, 7 — dno akwenu, 8 — konstrukcja betonowana pod wodą, 9 — jednostka pływająca obsługująca betonowanie

Do betonowania pojemnikiem stosuje się mieszankę z kruszywem o wymiarach do 200 mm.

Betonowanie pojemnikiem jest przede wszystkim stosowane do wykonania pod wodą dużych masywów, zajmujących znaczne powierzchnie dna. Raczej rzadko jest wykorzystywane do wypełniania mieszanką betonową skrzyń i studni fundamentowych. Nie nadaje się do formowania pali wielkośrednicowych i do betonowania w zawiesinie iłowej.

Pojemnik stosowany do układania mieszanki betonowej pod wodą powinien był całkowicie szczelny i zatrzymywać znajdującą się w nim porcję mieszanki do osiągnięcia dna lub betonu ułożonego już wcześniej, bez kontaktu podawanej porcji z wodą. Pojemnik powinien być szczelny niezależnie od stopnia wypełnienia go mieszanką betonową.

Schemat działania pojemnika pokazano na rysunku.

tmpf84a-4

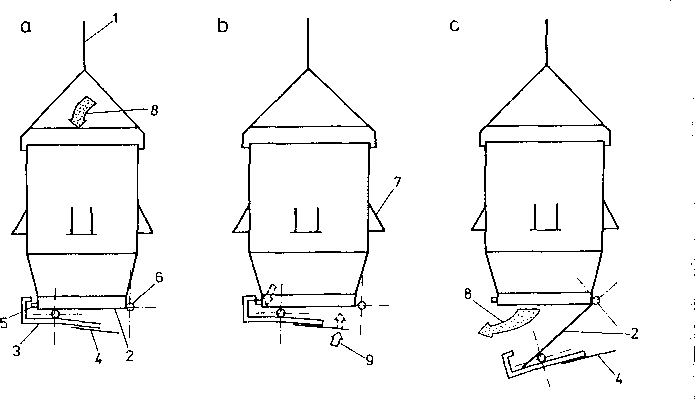

Schemat działania pojemnika do układania mieszanki betonowej pod wodą:
a — pojemnik z zamkniętym dnem, b — pojemnik w czasie otwierania dna (pedał zamka opiera się na gruncie lub na ułożonej już mieszance, dźwignia zsuwa się z zaczepu, pojemnik jest nadal opuszczany), c — pojemnik po otwarciu dna (mieszanka wypływa z pojemnika); 1 — lina dźwignicy przemieszczającej pojemnik, 2 — dno pojemnika mieszanki betonowej, 3 — dźwignia zamka, 4 — pedał dźwigni otwierającej dno, 5 — zaczep dźwigni zamka, 6 — oś obrotu dna, 7 — element, na którym opiera się pojemnik w czasie załadunku mieszanki, 8 — kierunek ruchu mieszanki wypływającej z pojemnika, 9 — kierunek nacisku na pedał 4

Otwarcie dna pojemnika i wylanie się z niego mieszanki następuje po oparciu dźwigni zamka na dnie akwenu, pod ciężarem opuszczanego pojemnika załadowanego mieszanką. Gdy na dnie akwenu jest już niezwiązany beton, wtedy opuszczany pojemnik zagłębia się w niego, do wystąpienia pod dźwignią oporu powodującego otwarcie zamka. Porcja mieszanki wylewa się z pojemnika do wnętrza betonu, co zmniejsza niebezpieczeństwo rozmycia rozładowywanej porcji. Jednakże w praktyce nie można całkowicie uniknąć wymycia części cementu w czasie rozładowywania mieszanki z pojemnika.
Nie każdy pojemnik otwiera się automatycznie. Niektóre są otwierane z powierzchni wody liną, w innych na dźwignię zamka naciska nurek.
Otwieranie pojemnika sprawia zwykle na budowie najwięcej kłopotów i jest powodem licznych wypadków pogarszających jakość budowli zabetonowanej pod wodą. Dlatego jest konieczne stałe sprawdzanie stanu zamka i jego mechanizmu.
Pojemnik powinien być opuszczany w wodzie powoli, ruchem spokojnym, do zetknięcia się z dnem lub ułożonym na nim betonem. Szczególnie powoli powinno przebiegać zbliżanie pojemnika do miejsca wbudowania mieszanki, wylewanie jej i podnoszenie pustego pojemnika kilka metrów nad świeży beton. Zapobiega to intensywnym ruchom wody przy powierzchni betonu, które go rozmywają. Przestrzeganie tej zasady jest szczególnie ważne, gdy betonowanie odbywa się w wodzie płynącej. Podając mieszankę pojemnikiem można łatwo regulować kształt górnej powierzchni betonu. Nierówności tej powierzchni są zwykle następstwem przelewania się mieszanki betonowej przez wierzch pojemnika.
